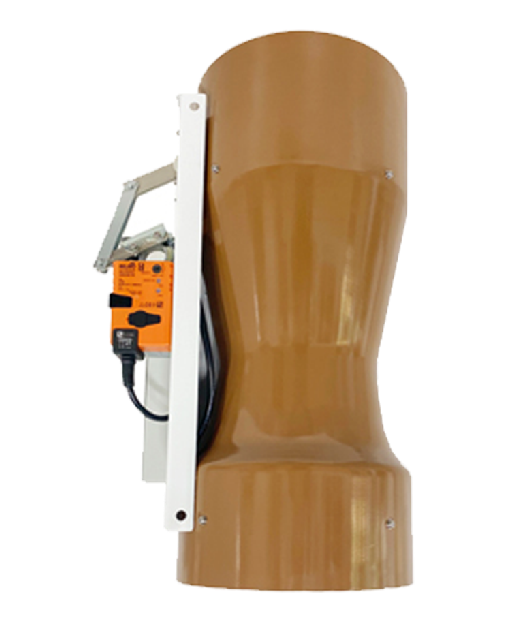

变风量文丘里阀
产品概述
压力无关控制:阀体中滑阀体内安装机械式压力补偿元件,根据风道出入口压差进行自动压力补偿, 确保风阀在静压变化时保持设定点恒定风量;
阀门可在阀端压降 150Pa~750Pa 的范围内实现压力无关控制;
准确气流控制:通过气流速度控制器组件定位,风量可以得到迅速调整,风量控制精度±5%;
风量调节控制范围大:风量 60~17000m³/h,最小风量与最大风量之比可达 1:16~1:20;
快速响应:对控制信号和风道静压变化的反应时间:<1 秒;
材质选型: 304/316不锈钢、铝合金(带耐腐蚀烘干酚醛树脂涂层);不锈钢、铝合金阀体可喷涂酚醛树脂涂层或特氟龙;
风量范围 | ||||
阀体规格 | 单 阀 | 双 阀 | 三 阀 | 四 阀 |
DN200 | 60-1190m³/h | |||
DN250 | 85-1700m³/h | 170-3400m³/h | ||
DN300 | 150-2545m³/h | 300-5090m³/h | 450-7635m³/h | 600-10180m³/h |
DN350 | 340-4250m³/h | 680-8500m³/h | 1020-12750m³/h | 1360-17000m³/h |
