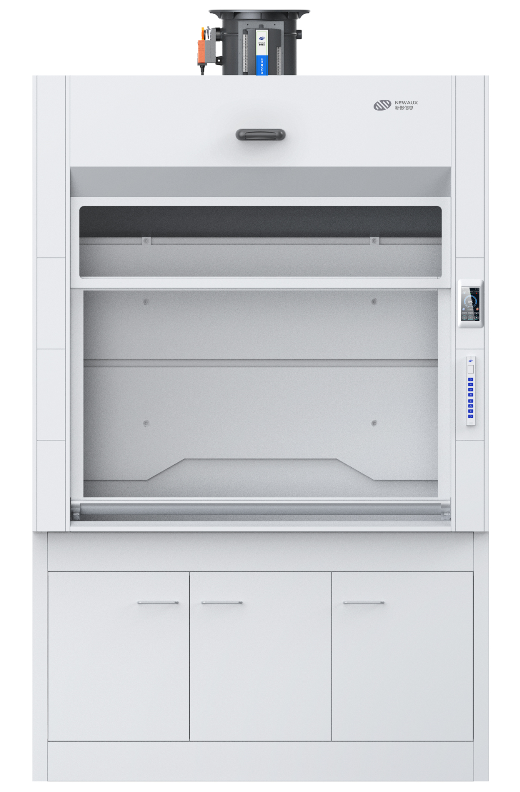

通风柜变风量控制系统
系统概述
操作面板;
电容触摸屏, 5inch ,分辨率800*480(可选配窄面板或者86盒安装面板);
RJ12,6芯网线接口;
显示风速、阀门角度、门高、温湿度、排风量、运行模式等,可以设置运行模式(正常、节能)、通风柜运行参数等,可以控制照明、插座等外设。
通风柜控制器;
24VDC输入;
VAV变风量系统核心,连接面板控制器,位置传感器,区域存在传感器(选配),驱动变风量阀(流量型蝶阀或者文丘里阀)。
兼容通风柜电动视窗控制系统 ;
支持2路RS485通信接口,方便与BMS/LIMS等系统对接;
支持4G联网功能。
变风量阀:流量型蝶阀/文丘里阀
位移传感器
视觉/毫米波雷达区域存在传感器。
通风系统部件

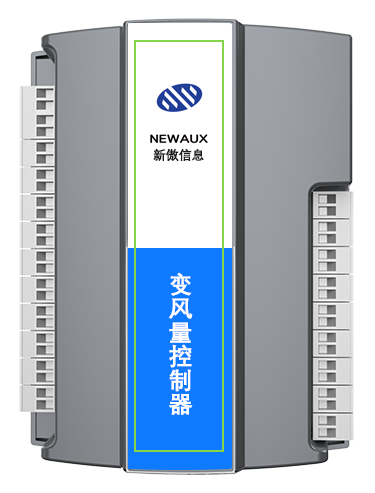

通风柜控制器
通风柜控制器
VAV变风量系统核心,具有连接面板控制器,位移传感器,区域存在传感器,驱动变风量阀(流量型蝶阀或者文丘里阀)等功能。
DC 24V供电,独立的控制面板通信端口(RS232);
内置风量传感器,可以精确测量流经风阀的空气流量;
1个0~10V的模拟输出端口,用于控制风阀执行器;
风量闭环控制,响应时间小于1秒, 风量稳定时间小于2秒;
1个电阻型模拟量输入端口,用于位移传感器,精确测量通风柜视窗开度;
支持区域人员存在传感器
毫米波雷达传感器;
视觉人员传感器。
4个继电器输出端口,用于排风机联动控制、照明控制等;
支持4G联网功能,可以直接跟云端对接,手机/PC端可对通风柜进行远程实时监控。
支持2路RS485通信接口,支持Modbus RTU或BACnet MS/TP等协议,方便与BMS/LIMS等系统对接;
支持LORA通信,可无线组网。
兼容通风柜电动视窗控制功能(选配相关配件)。

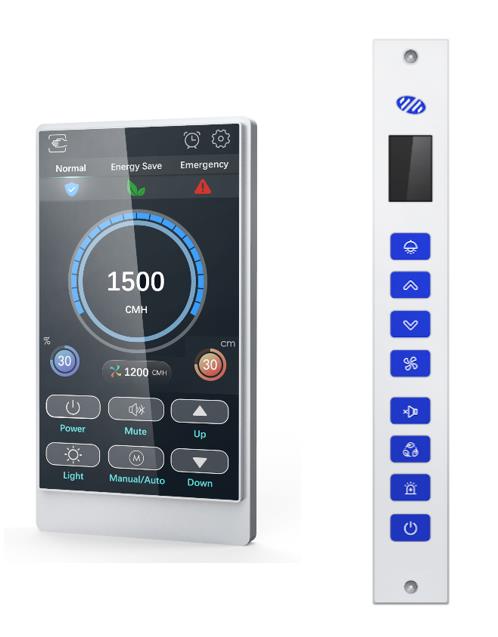

面板控制器
面板控制器
液晶触摸屏面板
CNC铝合金外框,电容触摸,显示尺寸 5inch ,分辨率800*480,工作电压5VDC;
显示风速、阀门角度、门高、温湿度、排风量、运行模式等;
具有设置阀门类型、门宽、自动视窗等功能;
采用RJ12连接器,RS232通信方式。
长条窄面板
螺丝孔安装,按键控制;
1.14寸液晶屏,分辨率135*240,工作电压5VDC;
显示风速、阀门角度、门高、温湿度、排风量、运行模式等;
通过触摸屏可进行快速调试及参数现场设置;
采用RJ12连接器,RS232通信方式。
变风量蝶阀和执行器

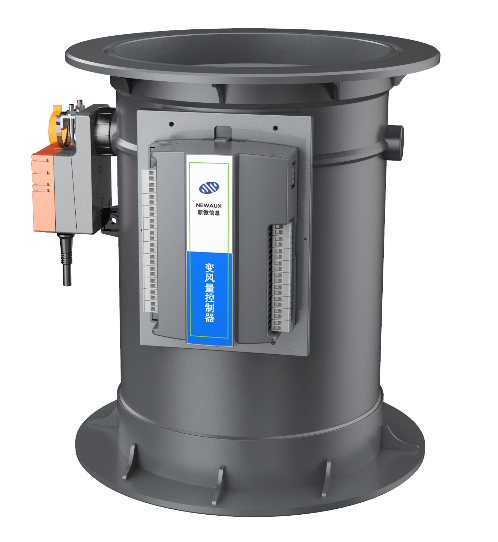

变风量蝶阀
气流沿阀底方向进入测风段,通过气管将阀内的压差传递给控制器内的传感器,传感器把压差数据给控制内的芯片,芯片根据收到的压差等各种数据进行判断,并对执行器发出命令,从而实现风阀叶片的智能转动,精确调整风阀风量,以保证系统所需的安全风量。
阀门可在阀端压降 50Pa~800Pa 的范围内实现压力无关控制;
主要应用于化学实验室、生物安全实验室、理化实验室、动物实验室、GMP药厂、隔离病房等场所。
材料 | 出厂标定 | 系统响应速度 | 压力无关响应速度 | 风量控制精度 | 规格 | 风量范围 | 最小风量调节比 |
PP防火阻燃材料(支持V0级) | 压力风量曲线 | <1秒 | <1秒 | ≤±5% | DN250 DN300 | <1614m³/h <2632m³/h | >16:1 |

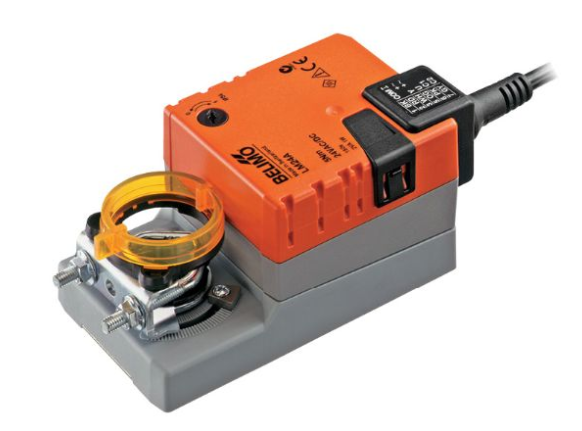

执行器
智能控制:可以无缝对接各种智能系统;
执行速度快:最快2.5秒全行程;
执行精度高、稳定性强;
任意角度调节,支持手动调节角度;
支持正反转;
自适应调节: 通过按钮自动调整行程起点和终点。

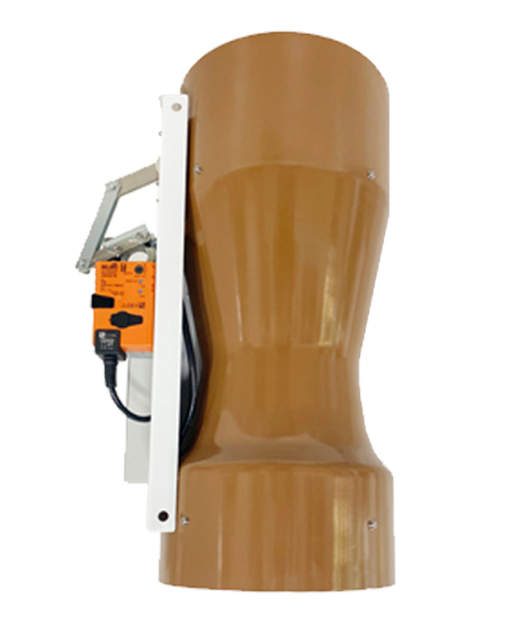

文丘里阀和执行器
文丘里阀和执行器
压力无关控制:阀体中滑阀体内安装机械式压力补偿元件,根据风道出入口压差进行自动压力补偿, 确保风阀在静压变化时保持设定点恒定风量;
阀门可在阀端压降 150Pa~750Pa 的范围内实现压力无关控制;
准确气流控制:通过气流速度控制器组件定位,风量可以得到迅速调整,风量控制精度±5%;
风量调节控制范围大,最小风量与最大风量之比可达 1:16~1:20;
快速响应:对控制信号和风道静压变化的反应时间:<1 秒;
材质选型: 304/316不锈钢、铝合金(带耐腐蚀烘干酚醛树脂涂层);不锈钢、铝合金阀体可喷涂酚醛树脂涂层或特氟龙。
风量范围 | ||
阀体规格 | 风量范围 | 标定 |
DN250 | 85-1700m³/h | >50点 |
DN300 | 150-2545m³/h | >50点 |
位移传感器和区域存在传感器

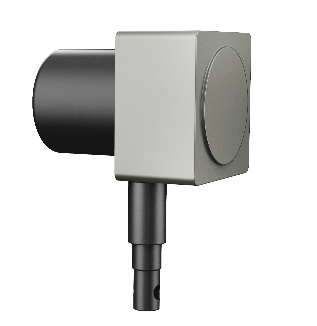

位移传感器
量程:100~1500mm;
线性精度:±0.15%FS;
重复性精度:0.02%FS;
输出信号:电阻输出,0~5KΩ;
使用寿命:500万次;
牵引力:250±25g;
线径直径:0.8mm;
防护等级:IP65

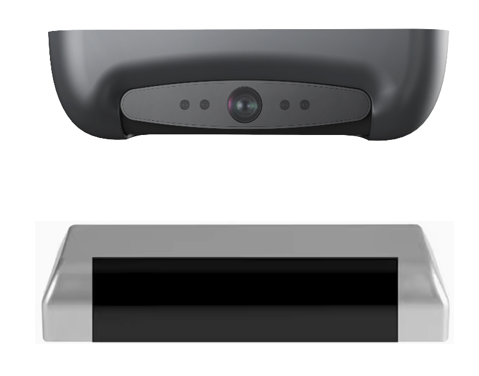

区域存在传感器
视觉传感器
供电电压:12V~24V;
工作原理:视觉
检测模式:人形检测,人静止状态也能检测到。
微波传感器
供电电压:12V~24V;
工作原理:毫米波雷达,发射频率:24GHz;
安装高度:≤3m,检测范围:4.5m;
检测模式:生命体征。
